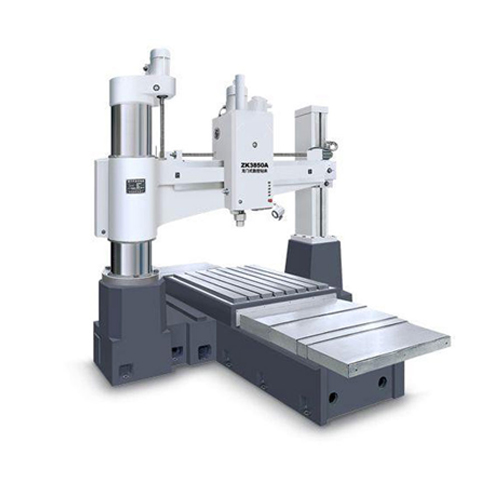

| 项目 | ZK3850A | ||||
| 工作台 | 工作台尺寸 | mm | 1000×1250 | ||
| 允许最大荷重 | kg | 1500 | |||
| T形槽尺寸 | mm×个 | 22×7 | |||
| 工作范围 | 工作台行程-X轴 | mm | 1250 | ||
| 主轴箱行程-Y轴 | mm | 1000 | |||
| 主轴最大行程-Z轴 | mm | 270 | |||
| 横臂升降距离 | mm | 750（650） | |||
| 主轴端面至 | 最大 | mm | 1000 | ||
| 工作台面距 | 最小 | mm | 0（100） | ||
| 主轴 | 锥孔 | 莫氏5号 | |||
| 转数范围 | r/min | 5-2000 | |||
| 最大输出扭矩 | N.m | 500 | |||
| 承受最大轴向抗力 | N | 16000 | |||
| 最大钻孔直径 | mm | Φ50 | |||
| 最大攻丝直径 | 铸铁 | mm | M33 | ||
| 碳钢 | mm | M24 | |||
| 进给 | 切削进给速度范围 （无级） | mm/min | 1-500 | ||
| 快速移动 | X轴 | m/min | 8 | ||
| Y轴 | m/min | 8 | |||
| Z轴 | m/min | 3 | |||
| 进给电机参数 | 扭矩 | X轴 | N.m | 27 | |
| Y轴 | N.m | 11 | |||
| Z轴 | N.m | 16 | |||
| 转数 | X轴 | r/min | 3000 | ||
| Y轴 | r/min | 3000 | |||
| Z轴 | r/min | 3000 | |||
| 定位精度 | X轴 | mm | 0.06 | ||
| Y轴 | mm | 0.06 | |||
| Z轴 | mm | 0.07 | |||
| 重复定位精度 | X轴 | mm | 0.015 | ||
| Y轴 | mm | 0.015 | |||
| Z轴 | mm | 0.04 | |||
| 主机尺寸 | mm | 3760×2750×3162 | |||
| 主机重量 | kg | 8500 | |||
| 数控系统 | 选 配 | ||||
