CA系列卧式车床|沈阳中捷机械厂

项目			单位	CA6140A	CA6240A	CA6150A	CA6250A	CA6161A	CA6261A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650; 1000/900; 1500/1400; 2000/1900
床身宽度、硬度			mm	400,Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	11-1600（24）
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	52 A6
	前主轴孔锥度		No.	莫氏6#
进给	主轴每转纵向进给（64）种	标准	mm/r	0.08-1.59
		小进给	mm/r	0.028-0.054
		加大进给	mm/r	1.71-6.33
	主轴每转横向进给（64）种	标准	mm/r	0.04-0.7
		小进给	mm/r	0.014-0.02
		加大进给	mm/r	0.86-3.16
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		°	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
尾座	尾座主轴直径/行程/主轴孔锥度		-	75mm/150mm/莫氏5＃
加工螺纹范围	公制螺纹范围	44种	mm	1-192
	英制螺纹范围	21种	t.p.i	2-24
	模数螺纹范围	39种	mm	0.25-48
	径节螺纹范围	37种	D.p	1-96
主电机功率			kw	7.5
主机净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787
机床外形尺寸（长×宽×高）		750mm	mm	2418×1000×1267		2418×1037×1312		2418×1130×1367
		1000mm	mm	2668×1000×1267		2668×1037×1312		2668×1130×1367
		1500mm	mm	3168×1000×1267		3168×1037×1312		3168×1130×1367
		2000mm	mm	3668×1000×1267		3668×1037×1312		3668×1130×1367
项目			单位	CA6140B/A	CA6240B/A	CA6150B/A	CA6250B/A	CA6161B/A	CA6261B/A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650; 1000/900; 1500/1400; 2000/1900
床身宽度、硬度			mm	400,Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	11-1600（24）
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	80 A28
	前主轴孔锥度		No.	Φ90mm(1:20)
进给	主轴每转纵向进给（64）种	标准	mm/r	0.11-1.6
		小进给	mm/r	0.028-0.11
		加大进给	mm/r	1.76-6.4
	主轴每转横向进给（64）种	标准	mm/r	0.05-0.8
		小进给	mm/r	0.014-0.05
		加大进给	mm/r	0.88-3.2
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		°	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
尾座	尾座主轴直径/行程/主轴孔锥度		-	75mm/150mm/莫氏5＃
加工螺纹范围	公制螺纹范围	44种	mm	1-192
	英制螺纹范围	28种	t.p.i	2001/2/24
	模数螺纹范围	39种	mm	0.25-48
	径节螺纹范围	38种	D.p	1/2-96
主电机功率			kw	7.5
主机净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787
机床外形尺寸（长×宽×高）		750mm	mm	2418×1000×1270		2418×1037×1315		2418×1130×1370
		1000mm	mm	2668×1000×1270		2668×1037×1315		2668×1130×1370
		1500mm	mm	3168×1000×1270		3168×1037×1315		3168×1130×1370
		2000mm	mm	3668×1000×1270		3668×1037×1315		3668×1130×1370
项目			单位	CA6136-2	CA6236-2	CA6136	CA6236
床身上最大工件回转直径			mm	Φ360
刀架上最大工件回转直径			mm	Φ210
马鞍内回转直径×有效宽度			mm	-	Φ500×160	-	Φ500×160
最大工件长度/最大车削长度			mm	750/650; 1000/900
床身宽度、硬度			mm	342 HB200
刀杆截面尺寸			mm	20×20
主轴	主轴转速范围（级数）	正转	r/min	45-2000(12)		37-1600(12)
		反转	r/min	45-2000(12)		102-1570(6)
	主轴内孔及主轴头型式		mm	53 C6或D6
	前主轴孔锥度		No.	01:19.2
进给	主轴每转纵向进给（种数）		mm/r	0.05-1.12(20)		0.05-1.6(40)
	主轴每转横向进给（种数）		mm/r	0.05-1.12(20)		0.04-1.28(40)
刀架	刀架横向行程		mm	200
	小刀架移动行程		mm	140
	刀架转盘回转角度		°	±90
尾座	尾座主轴直径/行程/主轴孔锥度		-	60mm/140mm/莫氏4＃
加工螺纹范围	公制螺纹范围	19种	mm	0.5-10		0.5-10
	英制螺纹范围	29种	t.p.i	-		13/4-40(29)
	模数螺纹范围	14种	mm	-		0.25-5(14)
	径节螺纹范围	24种	D.p	-		31/2-80(24)
主电机功率			kw	4
主机净重		750mm	kg	1400		1400
		1000mm	kg	1450		1450
机床外形尺寸（长×宽×高）		750mm	mm	1992×1000×1170		1992×1000×1170
		1000mm	mm	2242×1300×1170		2242×1300×1170

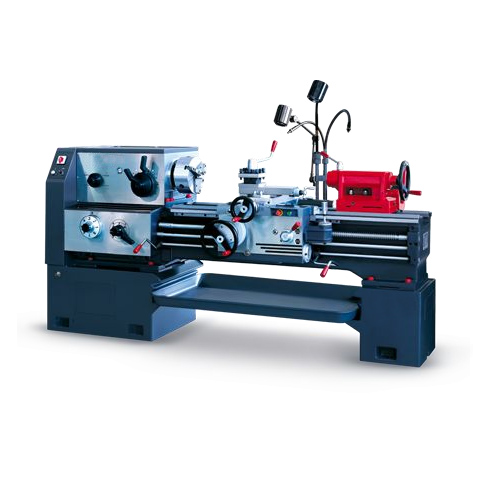

CA系列卧式车床
